Ultrasonic Pulse Velocity
วิธีการนี้เป็นการตรวจสอบคุณภาพคอนกรีต ความสมบูรณ์ (Uniformity of Concrete)
ด้วยคลื่นดลอัลตร้าโซนิค (Ultrasonic Pulse)
โดยไม่ทำลายโครงสร้างเดิมซึ่งความเร็วของคลื่นดลอัลตร้าโซนิคในตัวกลางคอนกรีตขึ้นอยู่กับคุณสมบัติทางกายภาพของคอนกรีต ถ้าคอนกรีตมีคุณภาพดีคลื่นจะสามารถ
เดินทางผ่านคอนกรีตได้เร็ว และจากการวัดความเร็วคลื่นดลอัลตร้าโซนิค ผลของความเร็วคลื่นดลอัลตร้าโซนิคสามารถนำมาเปรียบเทียบถึงคุณภาพคอนกรีตได้
ซึ่งจะอาศัยหลักการของการส่งคลื่นความถี่สูง (Ultrasonic Pulse) ผ่านเข้าไปในตัวกลางเนื้อคอนกรีตที่ต้องการทดสอบ แล้ววัดเวลาที่คลื่นความถี่สูง ใช้ในการเคลื่อนที่
จากหัวส่งสัญญาณไปยังหัวรับสัญญาณนำมาคำนวณหาค่าความเร็วคลื่น (Pulse Velocity) ในตัวกลางนั้นๆ แล้วนำไปแปรผลเป็นค่ากำลังอัดสูงสุดของคอนกรีต
การทดสอบด้วยวิธีการนี้อ้างอิงตามมาตรฐาน ASTM C597 หรือ BS 1881 Part203

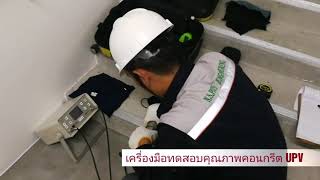

โดยเครื่องมือทดสอบหลักประกอบด้วย กล่องอุปกรณ์เนิดสัญญาณหัวส่งสัญญาณ (Transmitter) ขนาด 54 kHz สำหรับคอนกรีตทั่วไป และหัวรับสัญญาณ (Receiver)
เนื่องจากคลื่นความถี่สูงสามารถทะลุ ทะลวงคอนกรีตหนาๆ ได้เป็นอย่างดี
Ultrasonic Pulse Velocity Test (UPV)
The UPV method is used to map and detect voids, honeycombing, cracks, delaminations and other construction related failures in concrete. It can also be used to evaluate conditions in wood, masonry, ceramics, stone and metals. The test is usually performed on columns, beams and walls. The UPV testing equipment consists of a pair of transducers which send and received a 50 kHz compressional wave. The direct first arrival time is recorded and the compressional wave velocity of the concrete is determined. Significant velocity variations across a concrete member indicate problematic areas.

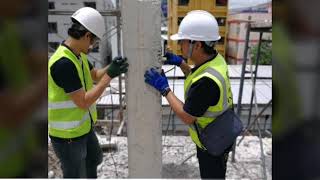

ภาพตัวอย่างการตรวจสอบคุณภาพคอนกรีตในส่วนของโครงสร้างต่างๆ
การประยุกต์อื่นๆ นอกเหนือจากนี้ยังสามารถใช้หาความลึกของรอยร้าวคอนกรีตได้
